真空除氧器收能器/轉換器的技術改造方案，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下：
中文：真空除氧器
拼音：zhēn kōng chú yǎng qì
英文：Vacuum deaerator
一，真空除氧器設備現狀：
貴公司現有10噸蒸汽，欲將20℃常溫，加熱至50℃、60℃、70℃的熱水，現按一臺收能轉換器計算熱焓。
二，真空除氧器選型熱焓計算：
1，10T/H蒸汽耗汽量能將多少噸20℃水加熱至50℃
進水(常溫水) 20℃ 焓值i進 =84.476KJ/Kg
出水 50℃ 焓值i出=209.8 KJ/Kg
蒸汽溫度210℃ 壓力0.2 MPa 焓值i蒸汽=2894.9 KJ/Kg
換熱效率 η 0.97
常溫水為進水噸數 Q T
耗汽量 q 10T/H
q耗汽量= Q (i進-i出)
(i蒸汽-i出水) η
q耗汽量= Q×1000 Kg (209.8KJ/Kg-84.476KJ/Kg)
(2894.9KJ/Kg -209.8KJ/Kg)×0.97
10X1000 Kg = Q×1000 Kgx125.324 KJ/Kg
2604.55 KJ/Kg
Q =10X1000 Kg x2604.55 KJ/Kg
1000 Kg x125.324 KJ/Kg
Q =207.8T/H
10T/H蒸汽耗汽量能將207.8噸常溫水從20℃水加熱至50℃。
2，10T/H蒸汽耗汽量能將多少噸20℃水加熱至60℃
進水(常溫水) 20℃ 焓值i進 =84.476KJ/Kg
出水 60℃ 焓值i出=251.8 KJ/Kg
蒸汽溫度210℃ 壓力0.2 MPa 焓值i進=2894.9 KJ/Kg
換熱效率 η 0.97
常溫水為進水噸數 Q T
耗汽量 q 10T/Hq耗汽量= Q (i進-i出)
(i蒸汽-i出水) η
q耗汽量= Q×1000 Kg (251.8KJ/Kg-84.476KJ/Kg)
(2894.9KJ/Kg -251.8KJ/Kg)×0.97
10X1000 Kg = Q×1000 Kgx167.324 KJ/Kg
2563.81 KJ/Kg
Q =10X1000 Kg x2563.81 KJ/Kg
1000 Kg x167.324 KJ/Kg
Q =153.2T/H
10T/H蒸汽耗汽量能將153.2噸常溫水從20℃水加熱至60℃。
3，10T/H蒸汽耗汽量能將多少噸20℃水加熱至70℃
進水(常溫水) 20℃ 焓值i進 =84.476KJ/Kg
出水 70℃ 焓值i出=293.78 KJ/Kg
蒸汽溫度210℃ 壓力0.2 MPa 焓值i進=2894.9 KJ/Kg
換熱效率 η 0.97
常溫水為進水噸數 Q T
耗汽量 q 10T/H
q耗汽量= Q (i進-i出)
(i蒸汽-i出水) η
q 耗汽量 = Q×1000 Kg (293.78KJ/Kg-84.476KJ/Kg)
(2894.9KJ/Kg -293.78KJ/Kg)×0.97
10X1000 Kg = Q×1000 Kgx209.304 KJ/Kg
2523.09KJ/Kg
Q =10X1000 Kg x2523.09 KJ/Kg
1000 Kg x209.304 KJ/Kg
Q =120.6T/H
10T/H蒸汽耗汽量能將120.6噸常溫水從20℃水加熱至70℃。

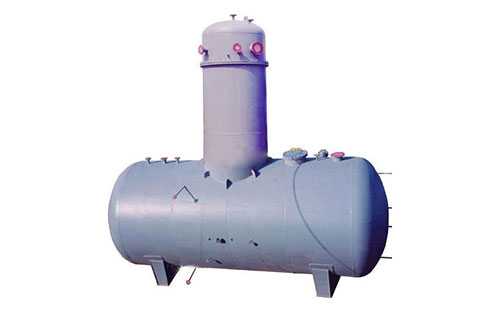

三，真空除氧器收能器/轉換器結構特點：
真空除氧器收能器/轉換器由外殼、新型旋膜器(起膜管)、淋水篦子、蓄熱填料液汽網等部件組成。
1，外殼：是由筒身和沖壓橢圓形封頭焊制成，供裝配和檢修時使用,真空除氧器收能器/轉換器留配有供檢修的人孔。
2，旋膜器組：由水室、旋膜管、中間隔板、上下堵板組成。
補水、經旋膜器呈螺旋狀按一定的角度噴出,形成水膜裙,并與一次加熱蒸汽接管引進的加熱蒸汽進行熱交換,補水經過淋水篦子與上升的加熱蒸汽接觸被加熱到。
3，淋水篦子：是由數層交錯排列的角形鋼制作組成,經旋膜段的補水在這里進行二次分配,呈均勻淋雨狀落到裝在其下的液汽網上。
4，蓄熱填料液汽網：是由相互間隔的扁鋼帶及一個圓筒體,內裝一定高度特制的不銹鋼絲網組成,給水在這里與加熱蒸汽充分接觸,加熱至50-70℃。
四，真空除氧器收能器/轉換器使用特點
以10T/H蒸汽耗汽量能將208噸20℃水加熱至50℃為例;補水分兩組，每組出力105T/H,機組大負荷時開兩組同時補水，可補水210T/H，機組小負荷時開一組補水，可補水105T/H。
五，改造效益
貴公司上一臺我公司生產的收能轉換器耗用10噸蒸汽：可以208噸20℃常溫水加熱至50℃;可以153噸20℃常溫水加熱至60℃;可以120噸20℃常溫水加熱至70℃。
